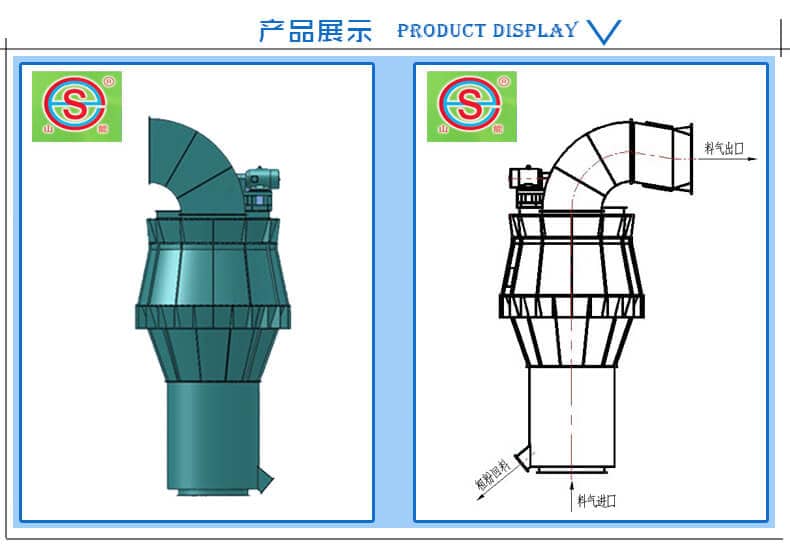

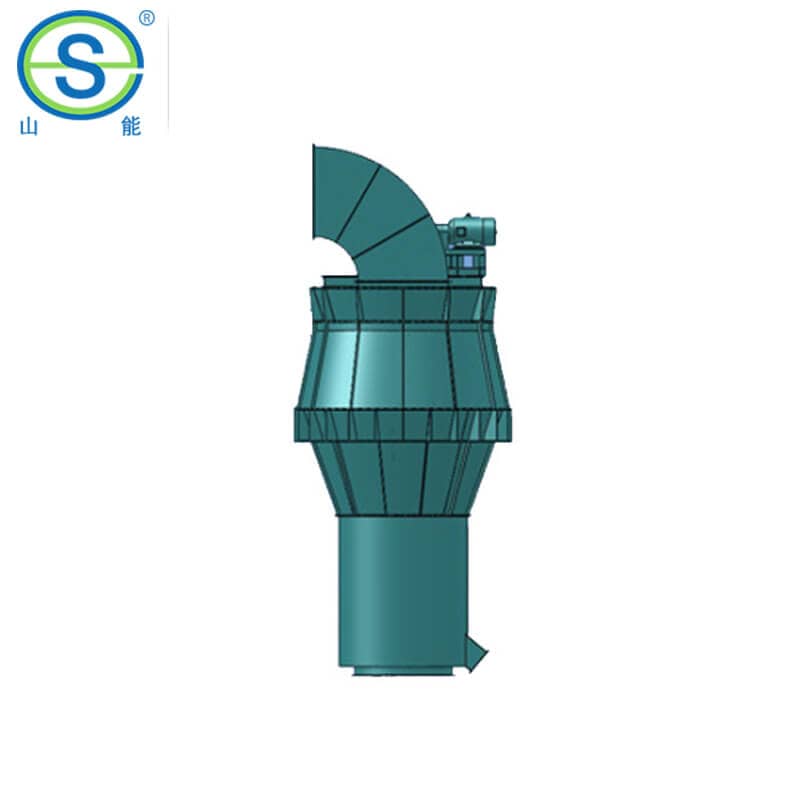

HDX系列高效动态分级机

简介

本动态选粉机是主要和辊压机破碎系统配套，用于静态V形选粉机打散分级之后，将打散后物料中的合格细粉精确分离出来，从而提高系统产量。结构简单，耐磨部件使用寿命长，设备压差损失小，成品细度通过调节转速来控制。本设备也可应用于其他破碎粉磨等风扫选粉场合。

工作原理

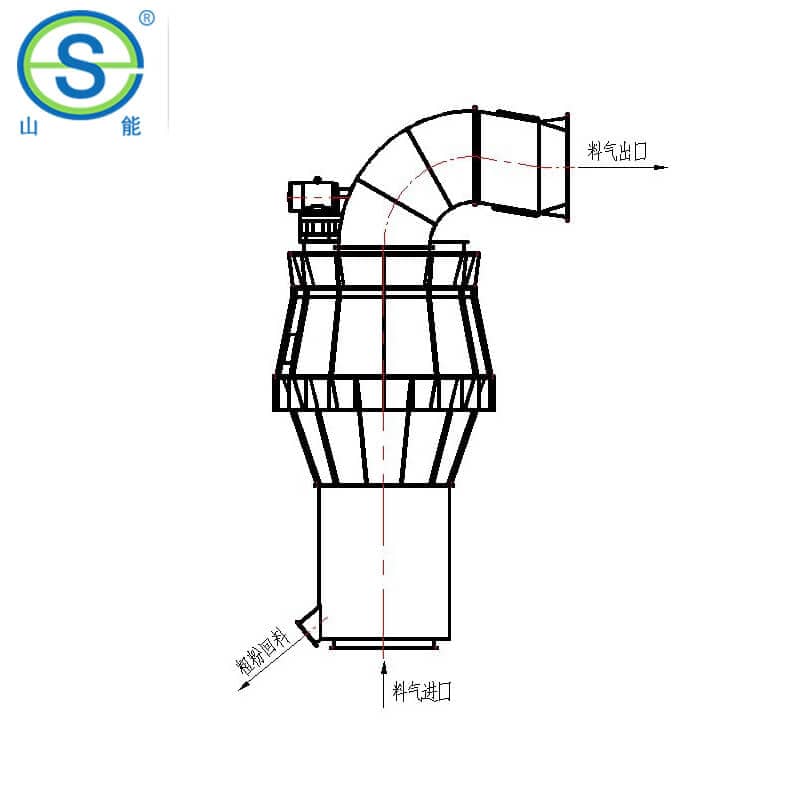

粉料和空气混合体由下部进风管负压进入动态分级机，在导流内锥的约束与导流作用下粉料得到进一步的分散而流入分级室，在分级室内，转子表面的气流及分散在气流中的颗粒在转子的带动下，一起与转子作高速旋转，从而使颗粒受到较大离心力的作用。细粉因受到离心力较小，不能克服气体阻力的作用，被气流携带着穿过分级面排出，由外部气固分离装置收集为成品或半成品。粗粉则在较大离心力的作用下，克服气体阻力的作用向边壁沉降，由粗粉出口排出。此型号动态选粉机完全靠风力提升和输送、分级精度高。动态分级机分选的颗粒粒径一般小于0.08㎜，可以通过调节转子转速，改变粉体颗粒在分级室内的受力情况，从而可根据生产工艺要求灵活调节产品细度、控制其粒度组成。

产品特点

HDX系列动态分级机是根据目前辊压预破碎系统所采用的静态选粉系统效率不高、细度控制困难等情况，而研制的一种高效分级机。实际使用表明：该分级机的分级效率较高，细度调节方便，使用寿命长、系统产量可提高20~30%。

（1）本设备运行阻力较小，比较节能；

（2）物料在分级室内，受到气流较强的旋流及切向剪切的作用，物料能得到充分的分散，分级效率较高。

（3）分级室内具有界面明确的分级面，各部分物料的受力情况基本稳定，分级精度较高。可根据生产需要，灵活调节产品细度、控制产品粒度组成。用于系统改造，不仅可提高系统产量，并可有效地改善产品颗粒级配情况。

（4）采用该技术对原辊压机破碎系统进行改造，系统分级效率提高20%以上，系统产量在原有基础上提高20～30%。
