除尘器怎么选,看这里,超详细!


【全文摘要】除尘器的性能用可处理的气体量,气体通过除尘器时的阻力损失和除尘效率来表达。



dedusting

除尘


除尘器的性能用可处理的气体量,气体通过除尘器时的阻力损失和除尘效率来表达。今天小七为各位七友总结了各种除尘器的工作原理及性能对比,一起来看看吧。



除尘装置的分类


>>>>

机械式

包括重力沉降室(水平气流和垂直气流)、惯性除尘器、离心力(旋风)除尘器等。


>>>>

湿式

包括冲击式、泡沫式、文丘里式等。


>>>>

过滤式

袋式过滤器、颗粒层除尘器、空气过滤器等。


>>>>

电除尘器

包括干式和湿式静电除尘器。


除尘装置原理及性能对比


机械式沉降器


1

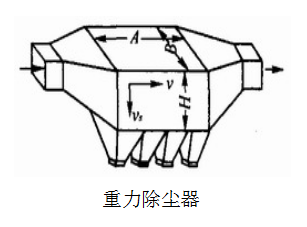

重力沉降器


含尘气体通过管道的扩大部分(重力沉降室),流速大大降低,较大尘粒在重力作用下沉降下来。

2

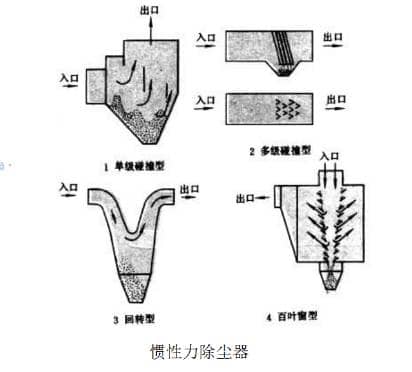

惯性力除尘器


含尘气体冲击在挡板或滤层上,气流急转,粒径即在惯性力作用下与气流分离。有碰撞型和回转型两种。


3

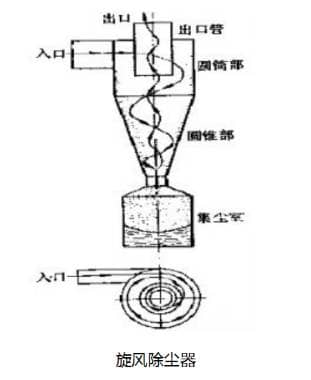

旋风除尘器



使含尘气流作旋转运动,借助于离心力将尘粒从气流中分离并捕集于器壁,再借助重力作用使尘粒落入灰斗。


4
机械除尘器性能对比


类型

名称

压损

适用范围

除尘效率

机械除尘器

重力除尘器

50~150Pa

粒径大于40μm

40%~50%

惯性力除尘器

200~1000Pa

粒径大于20μm

50%~70%

旋风除尘器

500~2000Pa

粒径大于5μm

70%~95%


湿式沉降器


1

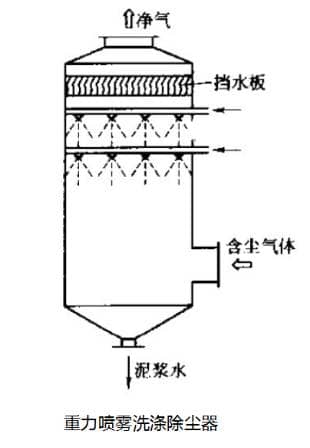

重力喷雾洗涤除尘器


含尘气体通过喷淋液的液滴空间时,因尘粒和液滴之间碰撞、拦截和凝聚等作用,较大尘粒因重力沉降下来,与洗涤液一起从塔底排出。为使布气均匀,常用多孔分布板或填料床。


2

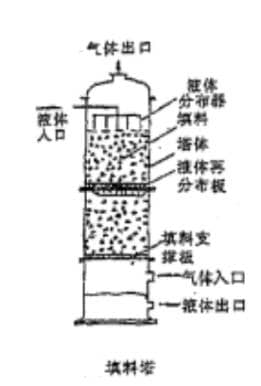

填料洗涤除尘器

在除尘器中填充不同型式的填料,并将洗涤水喷洒在填料表面上,以覆盖在填料表面上的液膜捕尘体捕集气体中的粉尘粒子。


3
可浮动填料层气体净化器


在一定的气流速度作用下,塔内的小球不断地进行湍流运动,粉尘粒子在湍流运动的泡沐层中,被气体射流捕尘体所捕获。


4

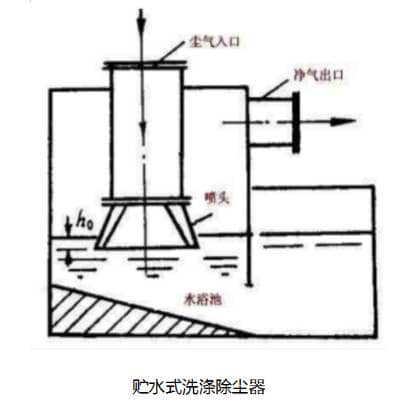

贮水式洗涤除尘器


被净化的含尘气体在一定液面深度,以较大的气速冲击洗涤水,使其分散成大量的液滴和气泡。含尘气体中的粉尘粒子被这些分散的液滴和气泡所捕获,并共同沉降于捕尘室的底部。


5
湿式离心除尘器


将干式旋风除尘器的离心力原理应用于具有喷淋或在气壁上形成液膜的湿式除尘器中,即构成了湿式离心除尘器。


6

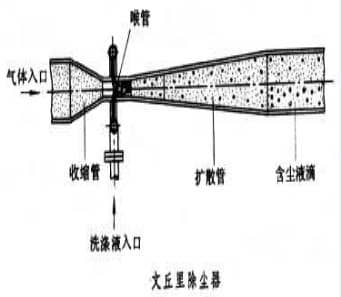

文丘里洗涤除尘器



文丘里管包括收缩段、喉管和扩散段。含尘气体进入收缩段后,流速增大,进入喉管时达到最大值。


洗涤液从收缩段或喉管加入,气液两相间相对流速很大,液滴在高速气流下雾化,气体湿度达到饱和,尘粒被水湿润。尘粒与液滴或尘粒之间发生激烈碰撞和凝聚。


在扩散段,气液速度减小,压力回升,以尘粒为凝结核的凝聚作用加快,凝聚成直径较大的含尘液滴,进而在除雾器内被捕集


7
喷射式洗涤除尘器


洗涤水从带有螺旋叶片的喷雾高速地以旋转状态喷出,吸引周围的含尘气体,含尘气体和洗涤水射流在喉管处加速,并在扩张管中进行液气混合,气体中的粉尘粒子与洗涤水的液滴发生惯性碰撞而被捕集。


8
旋转式洗涤除尘器


利用回转的叶片使含尘气体和洗涤水掺混并形成大量水滴、水膜和气泡等捕集气体粉尘粒子的除尘装置。


9
湿式除尘器性能对比


类型

名称

压损

适用范围

除尘效率

湿式除尘器

重力喷雾洗涤除尘器

250~500Pa

粒径大于50μm

大于70%

填料洗涤除尘器

160~1600Pa

粒径大于2μm

99%

可浮动填料层气体净化器

1000~5000Pa

粒径大于1μm

90%

贮水式洗涤除尘器

500~4000Pa

5μm

93%

湿式离心除尘器

300~1500Pa

40~200μm

85%~100%

文丘里洗涤除尘器

1000~9000Pa

0.1~100μm

80%~99%


喷射式洗涤除尘器

1000~9000Pa

大于0.2μm

80%~99%

旋转式洗涤除尘器

500~1500Pa

大于0.2μm

80%~99%


过滤除尘器


1

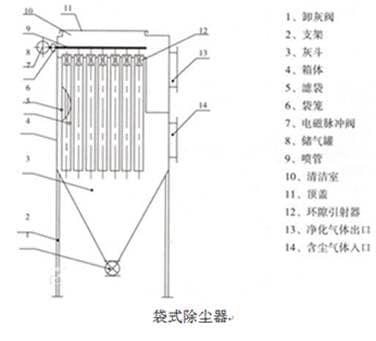

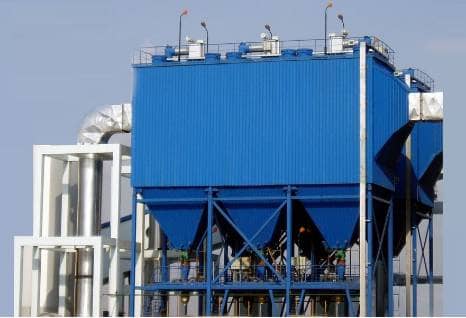

袋式除尘器


滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤。


当含尘气体进入袋式除尘器后,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。


2

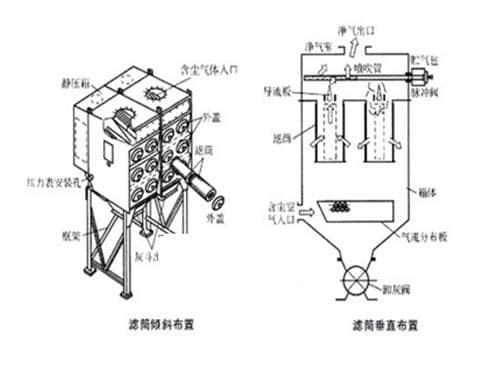

滤筒式除尘器

含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗。


粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。


3

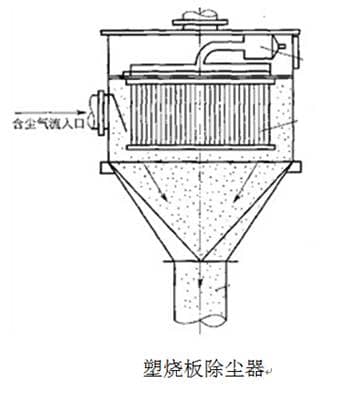

塑烧板除尘器


含尘气体由风道进入箱体的滤板过滤区,当含尘气体由烧结板的外表面通过塑烧板时,粉尘被阻留在烧结板表面的PTFE涂层上,洁净气体则通过烧结板,并由滤板口进入箱体净气室后由出风口排出,附着在烧结板外表面的灰尘将随着脉冲反吹或重力作用落入下面的灰斗。


4
颗粒层除尘器


以硅砂、砾石、矿渣和焦炭等颗粒状颗粒物作为滤料,去除含尘气体中粉尘粒子的一种内滤式装置。


5
过滤除尘器性能对比


类型

名称

压损

适用范围

除尘效率

过滤除尘器

袋式除尘器

1500~2000Pa

大于0.4μm

99%

滤筒式除尘器

小于1500Pa

大于0.4μm

99.6%以上

塑烧板除尘器

1300~2200Pa

大于1μm

99.999%

颗粒层除尘器

1700~2000Pa

——

95%以上


电除尘器

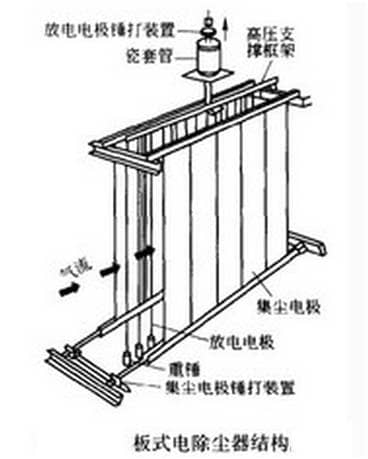

电除尘器是在高压静电场的作用下,使两极(阴极和阳极)间的气体电离,产生大量的自由电子、正负离子,致使通过电场的烟气尘粒与所电离的粒子结合。


随后荷电粒子在电场力的作用下分别向异极电极移动,从而使烟气中的尘粒与气体分离,净化了气体,而荷电尘粒沉积于极板表面,当极板上的粉尘越积越厚会使极板间距变小,这时启动振打装置将极板表面上的灰尘振落到积灰仓。


类型

名称

压损

适用范围

除尘效率

电除尘器

电除尘器

300~500Pa

大于5μm

99%

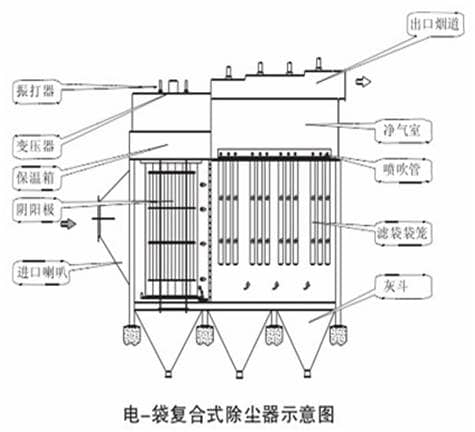

电袋复合式除尘器




由于在电袋复合式除尘器中,烟气先通过电除尘区后再缓慢进入后级布袋除尘区,布袋除尘区捕集的粉尘量仅有入口的1/4。


这样滤袋的粉尘负荷量大大降低,清灰周期得以大幅度延长;粉尘经过电除尘区电离荷电,粉尘的荷电提高了粉尘在滤袋上的过滤特性,即滤袋的透气性能、清灰性能方面得到大大的改善。


合理运用电除尘器和布袋除尘器各自的除尘优点,以及两者相结合产生新的功能,能充分克服电除尘和布袋除尘的除尘缺点。


类型

名称

压损

适用范围

除尘效率

电袋复合式除尘器

电袋复合式除尘器

1000~1500Pa

大于0.4μm

99%以上
