HDVX系列机制砂除粉机


产品介绍

HDVX-系列机制砂除粉机是“无锡市湖山节能技术有限公司”在静态V形选粉机基础上引入高效动态选粉技术开发的高效升级产品,采用高效动态分级机、静态V形选粉机与高效细粉收集器组合,其特征在于由风机、粗中细砂动静分选装置和细粉收集器组成;本产品分选原理先进突破传统的水洗砂石分选的工艺原理,运用多种分级体系、针对砂石行业的特点采用空气流体力学分析方法对物料流场进行优化设计,使得设备运行阻力显著减少、分选效率高、操作简便、耐磨设计维护使用成本低、节能降耗非常明显性价比高,是新形势下机制砂企业提高产品产质量的新方法新途径,该选粉机推向市场后受到众多企业的一致好评。


工作原理

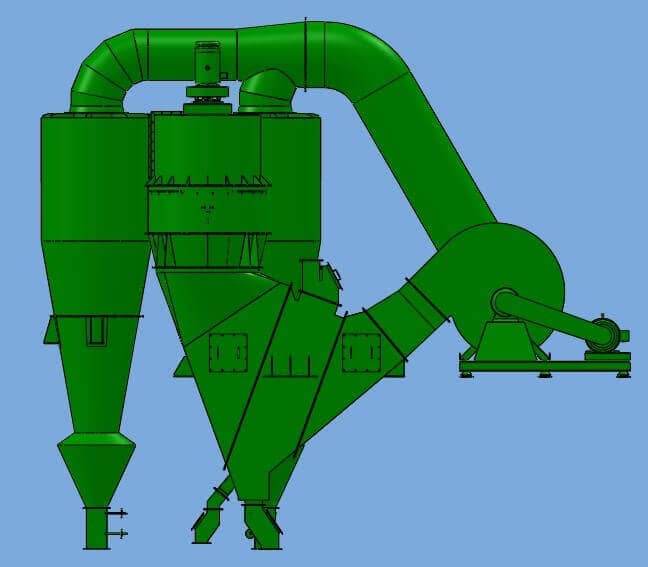

高效旋风式分离器位于动态转子分选室的周围,它的进风口通过管道与动态分选室的出风壳体相连,旋风式分离器的出风口通过管道与风机的进风口相连,旋风式分离器收集细粉的出粉口位于其下端;静态V形选粉机由进料装置、V形打散分离装置、中细砂出料口和粗砂出料口组成,V形选粉机上部设有进料口及均布料封装置,一端为进风口,另一端为出风口,打散装置自上而下依次设置在V形管内且位于进风口一侧,分级装置自上而下依次设置在打散装置管内且位于出风口的一侧,打散装置与分级装置之间形成一个落料通道,V形管的通道下端设有粗砂出料口,在V形管的下部分离装置一边设有中细砂出料口收集分级后的中细砂(此口可根据用户需求不设);V形管的进风口通过连接管与循环风机的出风口相连接,V形管的出风口通过过渡管道与动态分级机进风管相连。动态分级机由带导流内锥的进风管、带笼形转子的分级室和出风壳体组成。

物料通过静态V形分级机上部进料口喂入,通过挡料均布装置的缓冲使混合料被均匀地分散下落,进入中间打散分级壳体,在V形分级机一分级区中物料颗粒在风力和物料颗粒的重力双重作用下实现一次分级,经中间打散分级壳体里面的打散格打散和分级装置的分级,分选出来的粗砂在V形管的通道最下端粗砂出料口排出。通过打散格粗细分级后的中细砂及细粉与分选气流进入动态转子分级室,在转子转笼旋转切割粒径的作用下,粉尘颗粒将同时受重力、风力和旋转离心力的作用下实现粗细粉的第二次分级,细粉因受到离心力较小,不能克服气体阻力的作用被气流携带着穿过分级面排出,随气流携带下通过分级圈和出风壳体进入高效旋风筒,在高效低阻旋风筒内完成气固分离,细粉由旋风筒下部出口卸出。在离心力作用下,二次分级后的粗颗粒(中细砂)在选粉室内贴壁沉降,落入V形管分离装置下部的中细砂出料口排出。
